Descripción

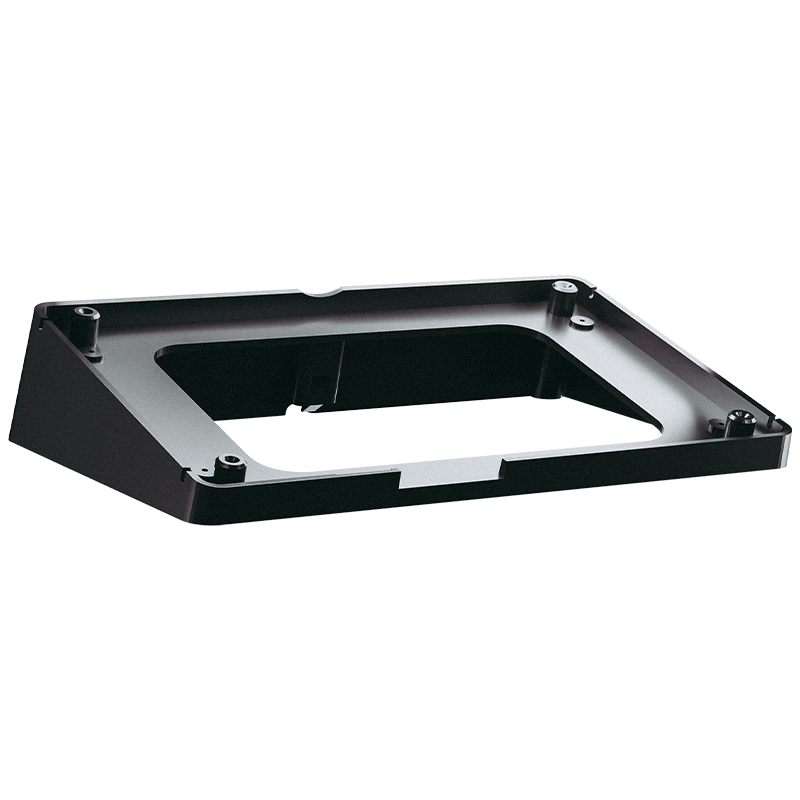

Mounting Adapter 10
Adaptador de sobremesa o de pared para touchCUE-10-W y touchONE-10-W
Este adaptador de montaje está diseñado para los paneles táctiles touchCUE-10-W y touchONE-10-W. Permite utilizarlos como:
- Modelo de sobremesa independiente o fijado en un escritorio de mesa.
- Modelo de pared con la pantalla inclinada 15° hacia la pared.
Tanto touchCUE-10-W como touchONE-10-W vienen de serie con una placa de montaje en pared. Esta placa debe retirarse del panel original y montarse en la parte inferior del adaptador de montaje 10. Esto prepara el adaptador para su instalación de una de las formas descritas anteriormente.

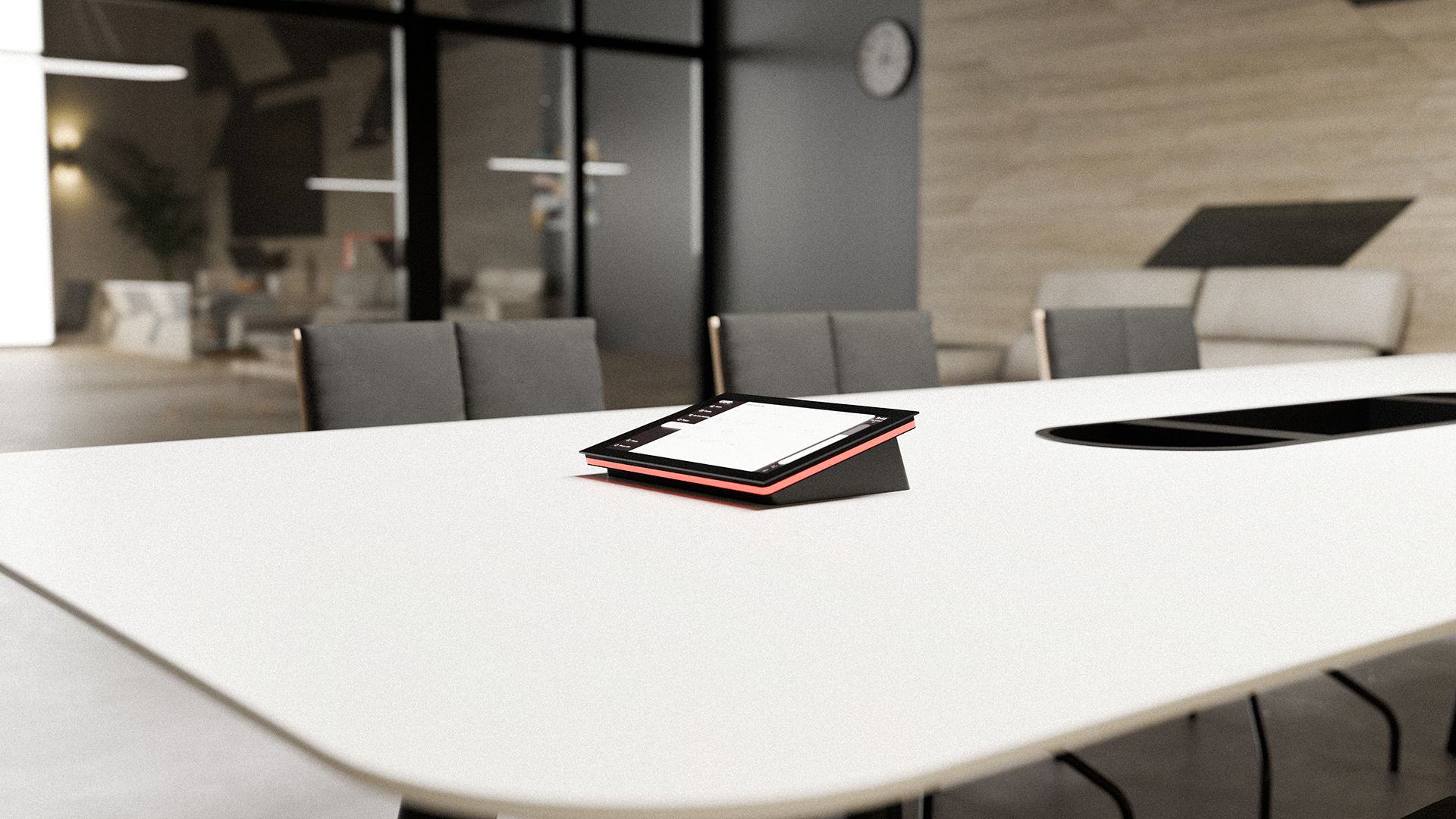

Sobremesa
- El panel se instala sobre la mesa en un ángulo de 15°, ángulo que permite utilizar el panel cómodamente tanto sentado como de pie.
- En este caso, es necesario pegar cuatro piezas de los topes suministrados en la placa inferior del adaptador de montaje, sobre la que se apoyará el panel en la mesa.
- La fijación al tablero de la mesa puede realizarse con tornillos o tornillos utilizando los orificios preparados en la placa inferior.
- El cable puede pasarse por el orificio bajo el panel o a lo largo de la superficie del tablero.

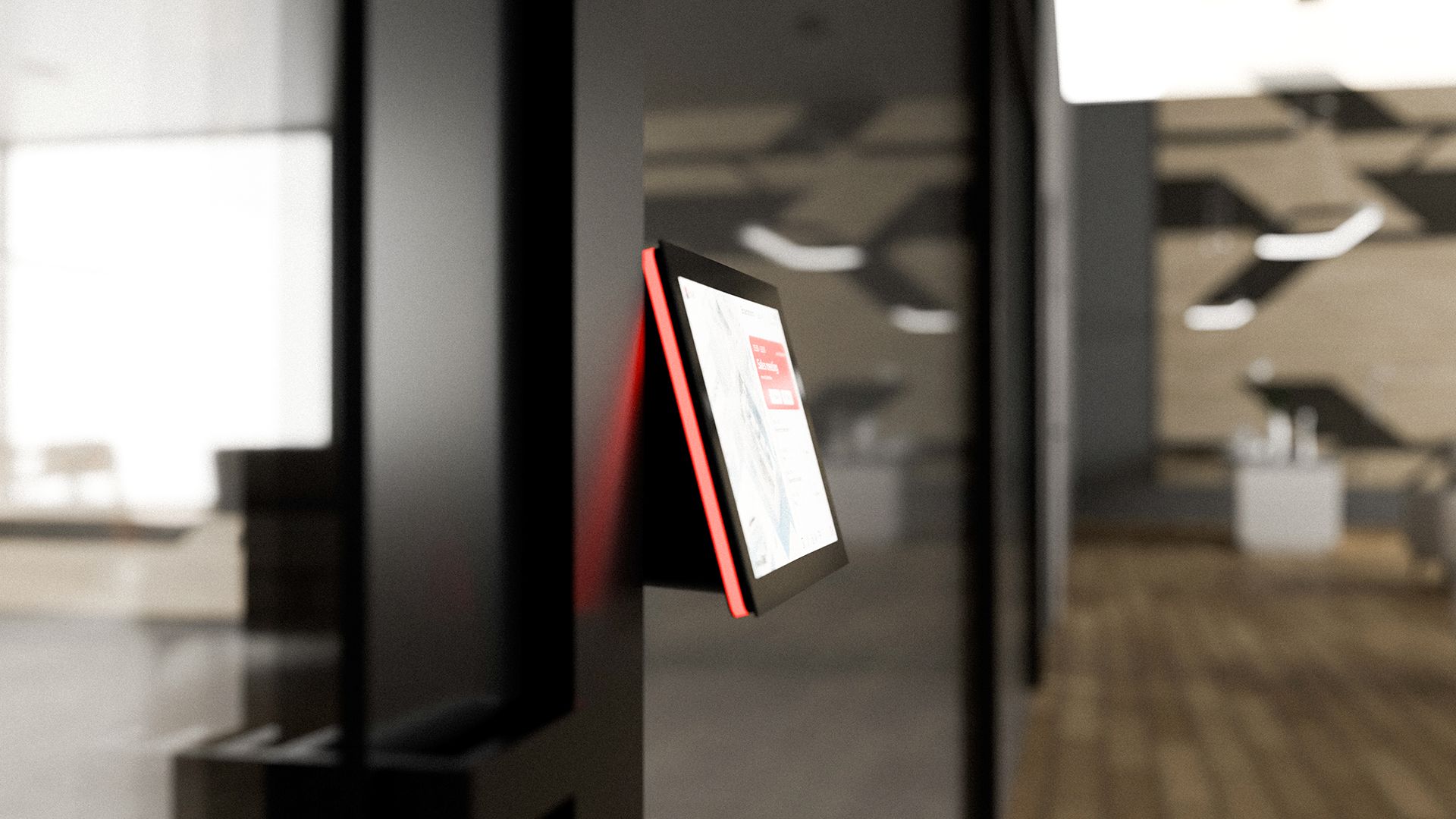

En la pared
- En algunos casos, es conveniente instalar los paneles en la pared de forma que la pantalla quede inclinada 15° respecto a la pared. Este adaptador de montaje se puede utilizar para:
- Pared seca – se fija con tornillos.
- Cristal – se fija con tiras adhesivas y película de enmascarar.
- Cuando se instala en una pared de cristal, se recomienda instalar el panel cerca del marco de la pared para que el cable pase del panel directamente al marco y quede completamente oculto.
Características principales
- Compatible con touchCUE-10-W o touchONE-10-W.
- Permite utilizar ambos paneles como sobremesa o en ángulo en la pared
- Fijación a la mesa con tornillos
- Instalación en pared seca o de cristal
- Compatible con cajas eléctricas de pared estándar
- Ángulo de inclinación del panel 15°
- Pasacables para cable Ethernet
- Fijación de cable integrada
- Caja de plástico
