Descripción

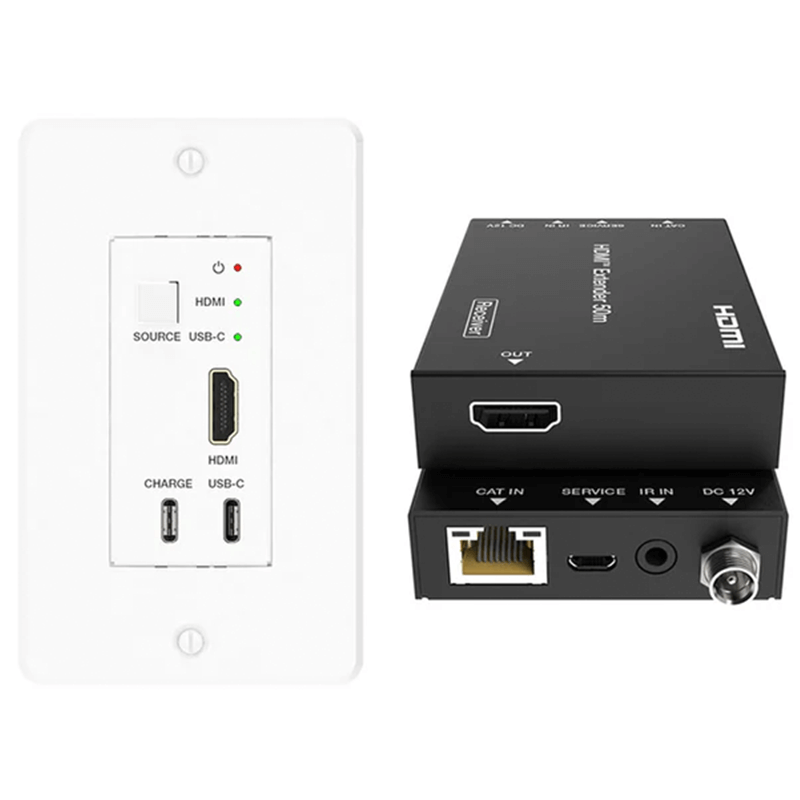

DVDO-RS-4
Kit Extensor de Placa de Pared 4K HDMI y USB-C de 50 m sobre Ethernet
El DVDO-RS-4 es un extensor sobre cable de categoría que incluye un transmisor de placa de pared con entradas HDMI y USB-C conmutables y un receptor. El transmisor incluye un segundo puerto USB-C para la carga.
Cuenta con características de una carcasa de una sola unidad para aberturas de placa de pared estilo Decora, así como una placa de pared y una placa frontal blancas.
Admite resoluciones de vídeo de hasta 4K60 4:4:4, HDR y varios formatos de audio. Puede extender señales 4K24 hasta 164 pies/50 m y señales 4K60 hasta 115 pies/35 m a través de un solo cable CAT5e/6. El transmisor se alimenta a través del receptor por el cable de categoría (PoC).
Características
- Compatible con HDCP 2.2 / HDCP 1.4 y DVI 1.0
- Soporta un ancho de banda de vídeo de 18 Gbps
- Distancia máxima de transmisión ampliada mediante un único cable Cat5e/6
- 120 metros para señal 4K2K
- 150 metros para señal 1080P
- Admite una salida de bucle HDMI en el transmisor
- Extrae el audio a una salida estéreo analógica en el receptor
- Con paso bidireccional de IR, RS-232 y CEC
- Compatible con las funciones HDR, HDR10+, Dolby Vision y HLG
- Admite la función PoC (alimentación por cable)
- Diseño compacto para una instalación fácil y flexible
Especificaciones
Técnico
Cumplimiento
Ancho de banda de vídeo
- USB-C: 5,4 Gbps / HDMI: 18 Gbps
Resoluciones de vídeo
- 480i~1080p50/60Hz, 4Kx2K@24/30/60Hz
Espacio de color
- RGB, YCbCr 4:4:4 / 4:2:2, YUV 4:2:0
Profundidad de color
- 8/10/12 bits (1080p a 60 Hz) / 8 bits (4K a 60 Hz) HDMI
Formatos de audio
- LPCM, Dolby Digital/Plus/EX, Dolby True HD, DTS, DTS-EX, DTS-96/24, DTS High Res, DTS-HD Master Audio, DSD
Distancia de una transmisión
- Distancia Máx con CAT5e/6: 4K a 24: 164 pies / 50 m; 4K a 60: 115 pies / 35 m
Protección ESD
- Modelo de cuerpo humano: ±8 kV (descarga por espacio de aire) y ±4 kV (descarga por contacto)
Conexiones
Transmisor
- Entradas: 1 x HDMI tipo A [19 pines hembra] + 1 x USB-C
- Salidas: 1 x CAT6 OUT [RJ45, 8 pines hembra] + 1 x USB-C (solo carga)
- Control: 1 x FW [Micro USB, puerto de actualización] Receptor
- Entrada: 1 x CAT IN [RJ45, 8 pines hembra]
- Salida: 1 x HDMI OUT [Tipo A, 19 pines hembra]
- Control: 1 x ENTRADA IR [miniconector estéreo de 3,5 mm] + 1 x SERVICIO [Micro USB, puerto de actualización]
Mecánica
Carcasa
Dimensiones
- Placa de pared: 33,3 mm [ancho] x 65,7 mm [profundidad] x 68,7 mm [alto]
- Placa frontal: 69,9 mm [ancho] x 3 mm [profundidad] x 114,3 mm [alto]
- Receptor: 88 mm [ancho] x 61 mm [profundidad] x 18 mm [alto]
Peso
- Placa de pared: 195 g, receptor: 155 g
Consumo de energía
- Placa de pared: 3 W (Máx.), receptor: 3,72 W (Máx.)
Temperatura de funcionamiento
Temperatura de almacenamiento
- -4 – 140 °F / -20 – 60 °C
- -4 – 140 °F / -20 – 60 °C Humedad relativa
- 20-90 % HR (sin condensación)
