DVDO-USBC-HDMI-PS-51, Selector/Extensor de Presentaciones 4K 5x1 USB-C, HDMI y Dante
DVDO

DVDO-USBC-HDMI-PS-51, Selector/Extensor de Presentaciones 4K 5×1 USB-C, HDMI y Dante

DVDO

Selector de presentaciones sin interrupciones 5×1 con 3 entradas HDMI, 2 entradas USB-C (modo DP Alt, USB 2.0, Ethernet 100M y carga de 60W), 1 salida HDMI y 1 salida HDBT duplicada. Puede extender señales sin comprimir hasta una distancia de 70 m (4K a 30 Hz 4:4:4) o 40 m (4K a 60 Hz 4:4:4) a través de un solo cable CAT6A (F/FTP).

Saber más

Solicitar presupuesto
Añadir a favoritos Inicia sesión para guardar producto SKU: USBC-HDMI-PS-51 Categorías: , , Marca:

Descripción

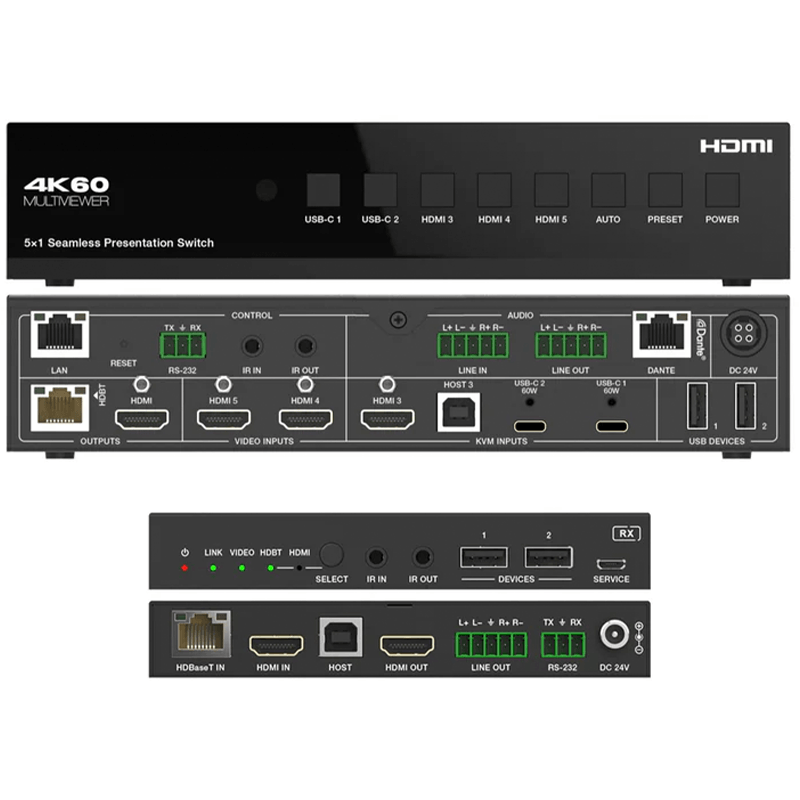

DVDO-USBC-HDMI-PS-51

Selector/Extensor de Presentaciones sin Interrupciones 4K 5×1 con entradas USB-C y HDMI y Dante

El DVDO-USBC-HDMI-PS-51 es un selector de presentaciones sin interrupciones 5×1 con 3 entradas HDMI, 2 entradas USB-C (modo DP Alt, USB 2.0, Ethernet 100M y carga de 60W), 1 salida HDMI y 1 salida HDBT duplicada. Puede extender señales sin comprimir hasta una distancia de 70 m (4K a 30 Hz 4:4:4) o 40 m (4K a 60 Hz 4:4:4) a través de un solo cable CAT6A (F/FTP).

La salida admite un solo modo de pantalla completa o varios modos de visualización multivista (único / PIP / PBP / triple / cuádruple).
Proporciona conmutación KVM local USB 2.0 y función de paso USB local Hub/HDBT (de Tx a Rx). También admite la función de paso de señales de control RS-232 e IR bidireccionales.

Incluye además 1 entrada de audio analógica, 1 salida de audio analógica, entrada y salida de audio Dante 2×2, así como una matriz de audio 3×3 integrada con ajustes independientes de ecualización/volumen/retardo de audio.

Características

  • Compatible con HDMI 2.0b, HDCP 2.2 y DP 1.2
  • Admite resoluciones de vídeo de hasta 4K a 60 Hz 4:4:4 y un ancho de banda de vídeo de 18 Gbps
  • 4K60 sin comprimir a través de HDBT 3.0 hasta 132 pies/40 m mediante un único cable CAT6A
  • 1080p y 4K30 sin comprimir a través de HDBT 3.0 hasta 230 pies/70 m mediante un único cable CAT6A
  • Hasta 5 categorías de modos de visualización multivisión: Único/PIP/PBP/Triple/Cuádruple
  • Función de conmutación sin interrupciones 5×1 (pantalla única) y conmutación rápida (multivisión)
  • Entradas: 2x USB-C, 3x HDMI, 1x audio analógico, 1x Dante 2 canales
  • Salidas: 1x HDMI y 1x HDBT (PoE) duplicadas, 1x audio analógico, 1x Dante 2 canales
  • Entrada y salida de audio Dante 2×2
  • USB-C compatible con el modo DisplayPort Alt para A/V, USB 2.0, Ethernet de 100 m y carga de 60 W
  • Conmutación KVM USB 2.0 local y extensión USB 2.0 a través de HDBT 3.0
  • La entrada de señal admite modos de conmutación manual y automática
  • Incrustación de audio analógico/Dante, salida de desincrustación de audio analógico/Dante
  • Gestión EDID avanzada
  • Control a través de botones del panel frontal, mando a distancia IR, RS-232, TCP/IP o GUI web. Control CEC/RS-232 de dispositivos externos ON/OFF
  • Compatible con fuente de alimentación PoE estándar (TX_PSE, RX_PD)

Información adicional

Marca

Tipo

Tipo Gestión de Señales

,

HDMI

2.0b
HDCP

2.2
Video In

USB-C, HDMI
Video Out

HDMI
Ancho de Banda

18 Gbps
Resolución de Video

Hasta 4K@60HZ 4:4:4
Cumple con

CE, FCC, RoHS
Más información en la web del fabricante

Especificaciones

Technical
Compliance HDMI 2.0b / HDCP 2.2
DP Version DP 1.2
Video Bandwidth 18Gbps
USB Bandwidth Tx USB devices to Tx host/USB-C: 480Mbps

Rx USB devices to Tx host/USB-C: 350Mbps Rx USB devices to Rx host: 480Mbps
Network Bandwidth 100Mbps (LAN and USB-C connections)
Input Video Resolutions 480i ~1080p50/60Hz, 4Kx2K@24/30Hz,

4K2K@50Hz/ 60Hz 4:4:4
Output Video Resolutions Auto, 3840x2160p60, 3840x2160p50, 4096x2160p60, 4096x2160p50, 3840x2160p30,

3840x2160p25, 1920x1200p60RB,

1920x1080p60, 1920x1080p50, 1360x768p60,

1280x800p60, 1280x720p60, 1280x720p50,

1024x768p60
IR Level 12Vp-p
IR Frequency Wideband 20K-60KHz
Color Space Input: 8/10/12-bit, 8-bit (4K60Hz 4:4:4)

Output: 8-bit
Color Depth RGB, YCbCr 4:4:4 / 4:2:2, YUV 4:2:0
Audio Formats LPCM 2.0
Audio Sample Rate 48KHz
Transmission Distance 1080P&4K30 — 230ft/70m; 4K60 — 131ft/40m
HDR Input supports HDR, output doesn’t support HDR
ESD Protection Human-body Model: ±8kV (Air-gap discharge) ,

±4kV (Contact discharge)
Connections
Transmitter Inputs: 3 x HDMI inputs [Type A, 19-pin female], 1 x USB-C [24-pin female], 1 x Line In [5pin-

3.5mm phoenix connector], 1 x DANTE [RJ45] Outputs: 1 x HDMI OUTPUT [Type A, 19-pin female], 1 x HDBT OUTPUT [RJ45], 1 x LINE OUT

[5pin-3.5mm phoenix connector]

Controls: 1 x RS-232 [3pin-3.5mm phoenix connector], 1 x LAN [RJ45], 1 x USB host [USB Type B], 1 x USB devices [USB Type A], 1 x IR IN [3.5mm stereo mini-jack], 1 x IR OUT [3.5mm stereo mini-jack]
Receiver Inputs: 1 x HDMI IN [Type A, 19-pin female], 1 x HDBaseT IN [RJ45]

Outputs: 1 x HDMI OUT [Type A, 19-pin female], 1 x LINE OUT [5pin-5mm phoenix connector] Control: 1 x RS-232 [3pin-3.5mm phoenix connector], 1 x USB host [USB Type B], 2 x USB devices [USB Type A], 1 x SERVICE [Micro USB], 1 x IR IN [3.5mm stereo mini-jack], 1 x IR OUT

[3.5mm stereo mini-jack]
Tx Analog Audio
Input Impedance 10K Ohms
Output

Impedance

 330 Ohms
Line Input Level (Maximum) 8.2dBu (2Vrms) @ balanced or unbalanced audio
Line Output Level (Maximum) 8.2dBu (2Vrms) @ balanced audio 2.2dBu (1Vrms) @ unbalanced audio
Frequency Response (+0.5 dB, -1 dB) 20 Hz to 20 kHz
Audio Output Sync Delay 0 to 50ms
Audio S/N Ratio 93dB @ 2Vrms, 1kHz A-weighted
Audio THD+N <0.1% @ 0dBV, 1kHz
Rx Analog Audio
Output

Impedance

 330 Ohms
Line Output Level (Maximum) 8.2dBu (2Vrms) @ balanced audio 2.2dBu (1Vrms) @ unbalanced audio
Frequency Response (+0.5 dB, -1 dB) 20 Hz to 20 kHz
Audio Output Sync Delay 0 to 50ms
Audio S/N Ratio 93dB @ 2Vrms, 1kHz A-weighted
Audio THD+N <0.1% @ 0dBV, 1kHz
Dante Audio
Audio Formats LPCM2.0
Sample Rate 44.1, 48, 88.2 and 96KHz at 24 bits
Audio Delay 2ms, 3ms, 4ms, 5ms, 10ms
Network Bandwidth 100Mbps
Mechanical
Housing Front panel: Aluminum; Rear case: Metal Enclosure
Color Black
Dimensions Transmitter: 220mm [W]×150mm [D]×44mm [H] Receiver: 140mm [W]×105mm [D]×21.5mm [H]
Weight Transmitter: 1.21Kg; Receiver: 424g
Power Supply Input: AC100 – 240V 50/60Hz

Output: DC 24V/8A (US/EU standard, CE/FCC/UL certified)
Power Consumption 150W (Max)
Operating Temperature 0°C ~ 40°C / 32°F ~ 104°F
Storage Temperature -20°C ~ 60°C / -4°F ~ 140°F
Relative Humidity 20%~90% RH (non-condensing)
