Descripción
P-AVN-2
Transceptor IPMX H.264/265
El transceptor IPMX P-AVN-2 es un dispositivo AV sobre IP compacto y eficiente, diseñado para entornos con limitaciones de ancho de banda. Compatible con la codificación y la decodificación, aprovecha estándares abiertos como IPMX junto con la compresión H.264 y H.265 para ofrecer vídeo y audio de alta calidad y baja latencia en redes de 1 Gbps. Con una integración de audio avanzada, múltiples interfaces de red y un formato optimizado, el P-AVN-2 ofrece una implementación perfecta en una amplia gama de aplicaciones AV, desde la señalización digital en campus hasta entornos de producción y transmisión en directo.
Estándares abiertos basados en IPMX
Basado en protocolos IPMX para una implementación AV sobre IP preparada para el futuro.
Compresión de vídeo eficiente
Hasta 4K60 con códecs H.264 y H.265 para vídeo de alta calidad y baja latencia.
Formato compacto
Pequeño y fácil de instalar, se adapta a cualquier entorno AV sin comprometer el rendimiento.
Interfaz fácil de usar y API avanzada
Interfaz diseñada para un despliegue rápido y facilidad de uso. Con su API avanzada, el P-AVN-2 puede controlarse y gestionarse mediante PlexusAV Visual Array o integrarse en sistemas de gestión de red existentes.
Múltiples puertos de red
La compatibilidad con AES67, PCM lineal y Dante opcional garantiza una calidad de audio de nivel profesional.
Integración de audio avanzada
La compatibilidad con Dante, AES67 y PCM lineal garantiza una calidad de audio de nivel profesional.
Aplicaciones
El P-AVN-2 está diseñado para satisfacer las necesidades de las implementaciones AV modernas, desde redes de señalización digital hasta complejos sistemas AV en varios edificios. Con soporte para estándares abiertos y compresión avanzada, proporciona una solución rentable y escalable para entornos sensibles al ancho de banda en los sectores educativo, corporativo, de producción y en lugares públicos.
Especificaciones
ESPECIFICACIONES DE LA INTERFAZ DEL MODO ENCODER
Interfaces HDMI y USB:
Entrada HDMI (1):
- Tipo A hembra, HDMI 2.1/1.4b
- Protección de contenido: hasta HDCP 2.3
- Control de dispositivos electrónicos de consumo (CEC)
- Control EDID: automático, preajustes o manual
Salida de bucle HDMI (1):
- Tipo A hembra, HDMI 2.1, 1.4b
- Protección de contenido: hasta HDCP 2.3
USB-C (3):
- DosUSB 2.0 (datos, frontal)
- Un USB 3.0 (vídeo, modo alternativo DisplayPort, trasero)
ESPECIFICACIONES DE LA INTERFAZ DEL MODO DECODIFICADOR
Interfaces HDMI y USB:
Entrada HDMI (1):
tipo A hembra, HDMI 2.1/1.4b
Protección de contenido: hasta HDCP 2.3
Salida HDMI (1):
- tipo A hembra, HDMI 2.1, 1.4b
- Protección de contenido: hasta HDCP 2.3
- Control de dispositivos electrónicos de consumo (CEC)
- Control EDID: guarda EDID en un archivo o descarga EDID
USB-C (3):
- dos USB 2.0 (datos, frontal)

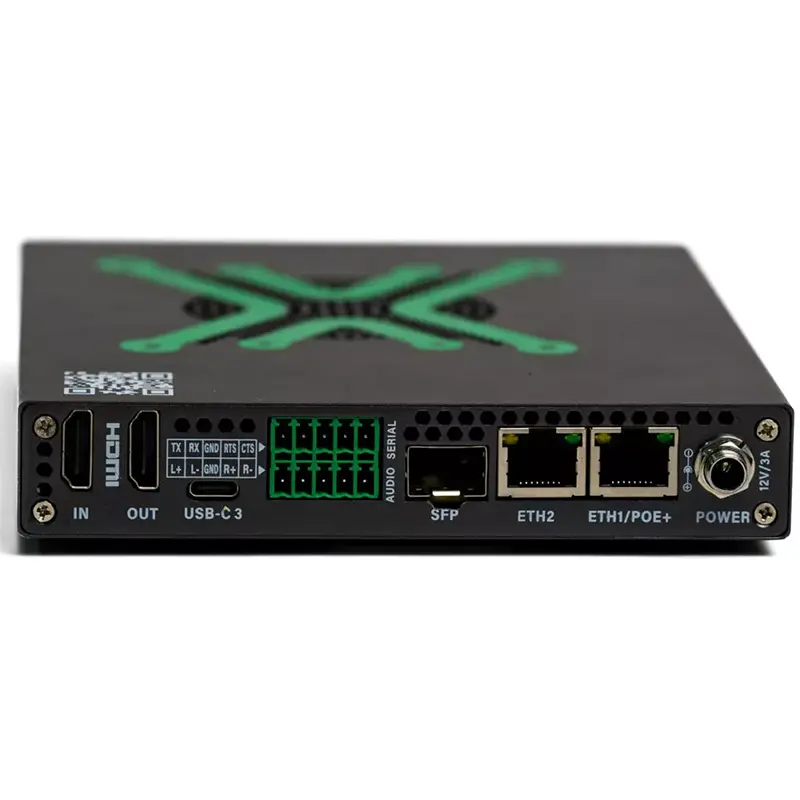

Interfaces de red:
- Ethernet 1: RJ-45/PoE+ (100/1000 con negociación automática)
- Ethernet 2: RJ-45 (100/1000 con negociación automática)
- Ethernet 3: SFP 1 GB (100/1000 con negociación automática)
Compatibilidad con IPMX:
- TR-10-1: sincronización del sistema y definiciones
- TR-10-3: audio digital PCM
- TR-10-5: Protocolo de intercambio de claves HDCP
- TR-10-7: Vídeo comprimido
- TR-10-8: Requisitos NMOS
- TR-10-11: Vídeo comprimido con velocidad de bits constante
ESPECIFICACIONES DE VÍDEO Y AUDIO
Códecs: H.264 (MPEG-4), H.265 (HEVC)
Compatibilidad de vídeo (entrada HDMI/USB-C):
- 3840 x 2160 p a 60, 50, 30 y 25 fps
- 2560 x 1600 p a 60*
- 2560 x 1440 p a 60*
- 2560 x 1080 p a 60*
- 1920 x 1200 p a 60*
- 1920 x 1080 p a 60, 50, 30, 25
- 1680 x 1050 p a 60*
- 1600 x 1200 p a 60*
- 1440 x 900 p a 60*
- 1280 x 1024P a 60*
- 1024 x 768P a 60*
- 1280x720P a 60, 50
- 800 x 600P a 60*
- 640 x 480P a 60*
* Compatible en próximas versiones. Sujeto a cambios.
Compatibilidad con vídeo (salida de streaming IPMX):
- 3840 x 2160P a 60, 50, 30, 25 fps
- 1920 x 1080P a 60, 50, 30, 25
- 1280 x 720P a 60, 50
Velocidades de bits: 5-25 Mbps*, configurables por el usuario
Rango dinámico: HDR10 Pass-through, SDR (rango dinámico estándar)
Formatos de color (salida de stream IPMX): 8/10 bits, YUV 4:2:0/4:2:2
Formatos de color (salida HDMI/USB-C): 8/10/12 bits, RGB 4:2:0/4:4:4
Gama de colores: BT.2020, BT.709, BT.601
Escalado de vídeo:
- compatible con los modos codificador y decodificador.
- Admite aumento y reducción de la resolución,
- conversión de la velocidad de fotogramas, conversión del modo de color
y ajuste de la relación de aspecto.
Procesamiento del escalador de vídeo:
Procesamiento de videowall: hasta 3×3, más plantillas disponibles bajo pedido.
Compatibilidad de audio:
- Compatibilidad de audio: PCM lineal, AES67, AAC-Main y paso a través
- Rango de velocidad de bits AAC (Kbps): 96/112/128/160/192/224/256
- Frecuencia de muestreo: 44,1, 48 KHz
- Control de volumen: ajuste +/-
Compatibilidad con audio Dante (no incluido de forma predeterminada, requiere la compra de una licencia):
- El controlador Dante detecta P-AVN-2
- Compatibilidad con audio PCM estéreo Dante
- 1 entrada IP estéreo Dante
- 1 salida IP estéreo Dante
Compatibilidad con audio analógico:
- Conector: Phoenix de 5 pines
- Canales: par estéreo, balanceado o no balanceado
GESTIÓN Y CONTROL
Interfaz web (UI web): interfaz web integrada para facilitar
la configuración y el control.
API HTTPS: compatible con GraphQL para una integración avanzada.
Compatibilidad con NMOS: IS-04, IS-05 y BCP-003.
Controlador Dante: (solo audio Dante)
Control RS232: conector Phoenix de 5 pines para la integración con
sistemas de control existentes.
Indicadores LED: Alimentación, error, ID de unidad y modo oscuro para desactivar
los indicadores luminosos RGB.
DIMENSIONES Y ALIMENTACIÓN
Tamaño: 162 mm x 143 mm x 26 mm (6,37« x 5,63» x 1,02″)
Peso: 0,6 kg (1,3 lb)
Alimentación
PoE+: conforme con IEEE 802.3at Tipo 2 Clase 4 (25,5 W)
Externa: 12 V CC/3 A (opcional, se vende por separado). Consulta los accesorios de alimentación.
CONDICIONES AMBIENTALES
Temperatura de funcionamiento: de -25 °C a 45 °C (de -13 °F a 113 °F)
Temperatura de almacenamiento: -40 °F a 113 °F (-40 °C a 45 °C)
Humedad de funcionamiento: menos del 95 % (sin condensación)
Ruido acústico: 33 dBA típico
ACCESORIOS DE MONTAJE
P-AVN-M-1RU: 3x P-AVN-2/4 1RU Kit de montaje en rack
P-AVN-M-4RU-KIT: 14x P-AVN-2/4 Bastidor para kit de montaje en rack de 4RU
P-AVN-M-WAL: Soporte para montaje en mesa y pared (juego de 2)
ACCESORIOS DE ALIMENTACIÓN
P-AVN-PSU-TYPE-A-US: Fuente de alimentación tipo A
P-AVN-PSU-TYPE-C-EU: Fuente de alimentación tipo C
P-AVN-PSU-TYPE-G-UK: Fuente de alimentación tipo G
P-AVN-PSU-TYPE-I-AUS: Fuente de alimentación tipo I
OPCIONES SFP
P-AVN-SFP-1G-COPPER-RJ45-ETH: Transceptor SFP de 1 Gbps RJ45 de cobre
P-AVN-SFP-1G-FIBER-1310NM-SM: SFP de fibra de 1 Gbps monomodo, 1310 nm
P-AVN-SFP-1G-FIBER-850NM-MM: SFP de fibra de 1 Gbps multimodo, 850 nm
CARACTERÍSTICAS FUTURAS (ACTUALIZACIONES PREVISTAS)
Entrada y salida IR
Mayor rango de velocidad de bits máxima (disponible con la próxima versión de software)
GARANTÍA
Garantía de 3 años: El P-AVN-2 viene de serie con una garantía limitada de 3 años.
