Descripción

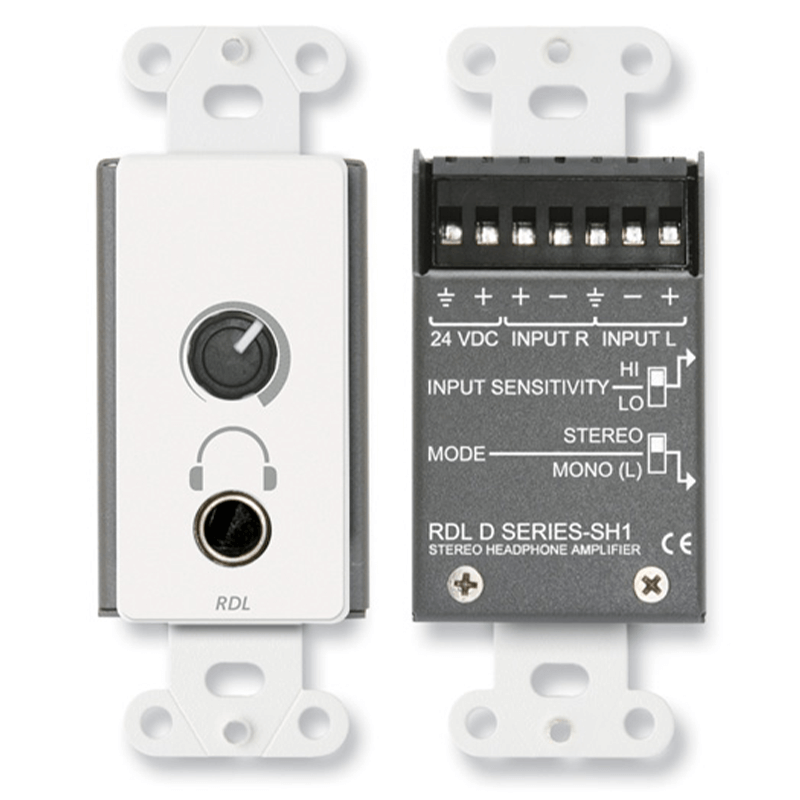

D-SH1
Amplificador de auriculares estéreo – Panel Decora® con control de nivel de usuario
- Amplificador de auriculares montado en panel
- Amplificador de auriculares montado en pared
- Control de nivel estéreo VCA integral de larga duración
- Entradas balanceadas o no balanceadas
- Sensibilidad de entrada seleccionable mediante selector
- Funcionamiento mono (izquierdo) o estéreo seleccionable mediante selector
- Amplificador para auriculares de alta o baja impedancia
- La comodidad de las posibilidades de montaje Decora®
El D/DS SH1 se usa en aplicaciones que requieren auriculares de cualquier impedancia para ser conducidos desde fuentes de audio profesionales o de consumo.
El D/DS-SH1 es ideal para aplicaciones tan diversas como traducción de idiomas, museos, estudios de entrevistas y tiendas de música. El módulo se monta cómodamente en una abertura precortada en una carcasa de madera o metal o en varios accesorios de montaje RDL.
El D/DS SH1 es un amplificador de auriculares de doble canal con entradas izquierda y derecha balanceadas/no balanceadas. Cada entrada acepta niveles de funcionamiento entre -20 dBV y +20 dBu.
Dos selectores deslizantes empotrados situados en el lateral de la carcasa trasera se configuran antes de montar el módulo. Uno de los selectores sirve para ajustar la sensibilidad de entrada. El selector de modo permite elegir entre funcionamiento estéreo y mono. En la posición mono, la entrada izquierda se usa para conducir ambos canales de salida. Cuando el módulo se usa en un sistema monoaural, solo hay que cablear la entrada del canal izquierdo.
El control de nivel del panel frontal es un potenciómetro de larga duración que controla los VCA emparejados. El audio no pasa por este control, lo que garantiza años de ajuste de nivel sin ruido. Los amplificadores de salida suministran más de 50 mW a auriculares de alta o baja impedancia a través de un conector de auriculares estándar metálico de ¼» (6,3 mm) de gran durabilidad.
El módulo funciona con una fuente de alimentación de 24 V CC con referencia a tierra. También puede funcionar con una fuente de alimentación de 12 V CC con una reducción de 6 dB en el headroom y una potencia de salida máxima de 10 mW.
