RU-BTLA
Interfaz de Audio Line-Level y Format A con Bluetooth
- Entrada de audio Bluetooth 5.3 para sistemas de sonido instalados
- Compatible con audio Bluetooth LE (CIS) y Bluetooth clásico (A2DP)
- Códecs compatibles: LC3 (BLE), AAC y SBC (A2DP)
- Emparejamiento intuitivo con un solo botón en el panel frontal e indicador LED de estado
- Alcance ampliado en condiciones ideales, hasta 100 metros desde un dispositivo de clase 1
- El alcance de emparejamiento y conexión está limitado por el alcance del dispositivo conectado
- Funcionamiento en rack, independiente o montado en superficie
- Configuración del módulo mediante un programa de terminales o un ordenador con Bluetooth
- Nombre de ID del módulo y contraseña de programación personalizables a través de la conexión Bluetooth
- Admite uno o dos mandos a distancia RDL de emparejamiento/estado (D-RBTP), disponibles por separado
- Conexiones de emparejamiento a distancia compatibles con contactos secos de otros fabricantes
- Salidas estéreo de nivel de línea balanceadas XLR de +4 dBu y RCA no balanceadas de -10 dBV
- Salidas de nivel de línea estéreo o mono seleccionables mediante interruptor en el panel frontal
- Atenuador ranurado empotrado en el panel frontal para salidas de nivel de línea XLR y RCA
- Salidas de formato A estéreo o mono seleccionables mediante interruptor en el panel frontal
- Las salidas mono de formato A se pueden seleccionar mediante interruptor para enviar la señal a los pares A, B o C
- Las salidas estéreo de formato A envían la señal a los pares B (canal izquierdo) y C (canal derecho)
- En modo mono, se pueden conectar en cadena hasta tres módulos RU-BTLA a un receptor «Formato A»
- Se pueden utilizar simultáneamente cualquiera o todas las salidas de audio
- Alimentación local a 24 V CC o alimentación remota a través de cable de par trenzado desde el receptor «Formato A»
- Pasarela de señal y alimentación «Formato A» en conectores RJ45
Fuente de alimentación recomendada (no incluida): PS-24AX (internacional)

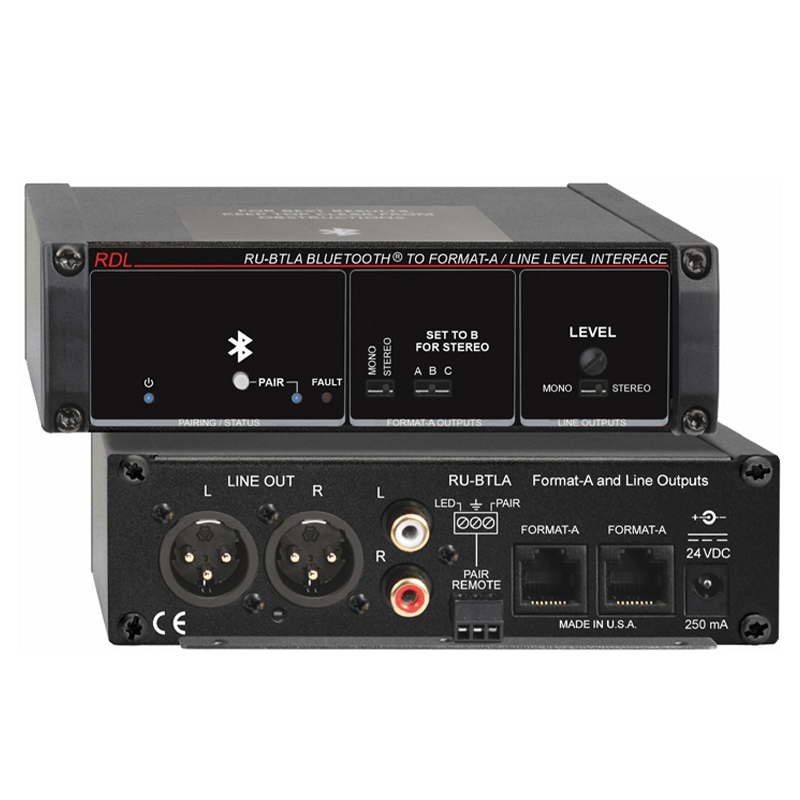

El RU-BTLA es un módulo receptor de audio Bluetooth con tres conjuntos de salidas de audio: conectores XLR balanceados de nivel de línea, conectores RCA no balanceados de nivel de línea y conectores RJ45 de par trenzado RDL® Formato A. Las salidas de Formato A tienen un nivel fijo y se pueden configurar en modo mono o estéreo mediante un selector deslizante empotrado en el panel frontal. Todas las salidas de nivel de línea se controlan mediante un único atenuador de NIVEL ajustable situado en el panel frontal, y se configuran en modo mono o estéreo mediante un selector deslizante empotrado en el panel frontal. Todas las salidas se pueden utilizar a la vez.
El emparejamiento se inicia pulsando un botón del panel frontal. El estado del emparejamiento se muestra en los LED correspondientes. Un bloque de terminales del panel trasero permite controlar a distancia las funciones y el estado de emparejamiento del RU-BTLA mediante uno o dos mandos a distancia RDL, disponibles por separado. El emparejamiento se puede iniciar a distancia mediante el cierre de un contacto seco.
El RU-BTLA se puede emparejar secuencialmente con un número ilimitado de dispositivos Bluetooth. Los siete dispositivos emparejados más recientemente se guardan en la memoria para volver a emparejarlos. Al emparejarse con un nuevo dispositivo, el dispositivo almacenado más antiguo se borra automáticamente.
Cuando se empareja con un dispositivo compatible con Bluetooth, el módulo recibe audio estéreo desde la fuente Bluetooth. El audio estéreo Bluetooth se envía a las salidas de línea. La señal estéreo también se envía a través de dos pares de formato A a cualquier receptor RDL de formato A (disponible por separado). Un selector estéreo/mono configurado por el instalador permite enviar el audio mono sumado a través de un par seleccionado mediante el selector al receptor de formato A. Todas las salidas de audio se silencian cuando el RU-BTLA no está emparejado.
Si se selecciona el modo estéreo, se puede conectar en cadena una fuente adicional de formato A (configurada como «Pair A») con el RU-BTLA a un receptor de formato A de tres pares. Si se selecciona el modo mono, se pueden conectar en cadena hasta tres módulos RU-BTLA a un único receptor de formato A de tres pares. Las conexiones entre los módulos de formato A se realizan mediante cable CATx estándar con conectores RJ45.
Los módulos RU-BTLA pueden alimentarse desde un receptor de formato A o desde una fuente de alimentación externa de 24 V CC (disponible por separado). Cuando se aplica alimentación externa al RU-BTLA, la corriente se transmite a través de las tomas de Formato A a otros dispositivos conectados. El instalador puede personalizar el nombre del módulo y la contraseña de programación a través de la conexión Bluetooth utilizando un smartphone, un ordenador o una aplicación para tablet. Estos módulos tienen características de circuitos de calidad de estudio y filtros analógicos para ofrecer un rendimiento de audio que supera las expectativas de las tecnologías de interfaz de consumo.
El alto rendimiento, la sencillez de uso y la eficiencia de instalación hacen de RDL la mejor opción en interfaces Bluetooth profesionales.
Format A® de RDL es un sistema de distribución de audio por cable CAT5/CAT6 que transporta audio y alimentación mediante conectores RJ45 estándar, simplificando la instalación y reduciendo el cableado en sistemas de sonido profesional.
