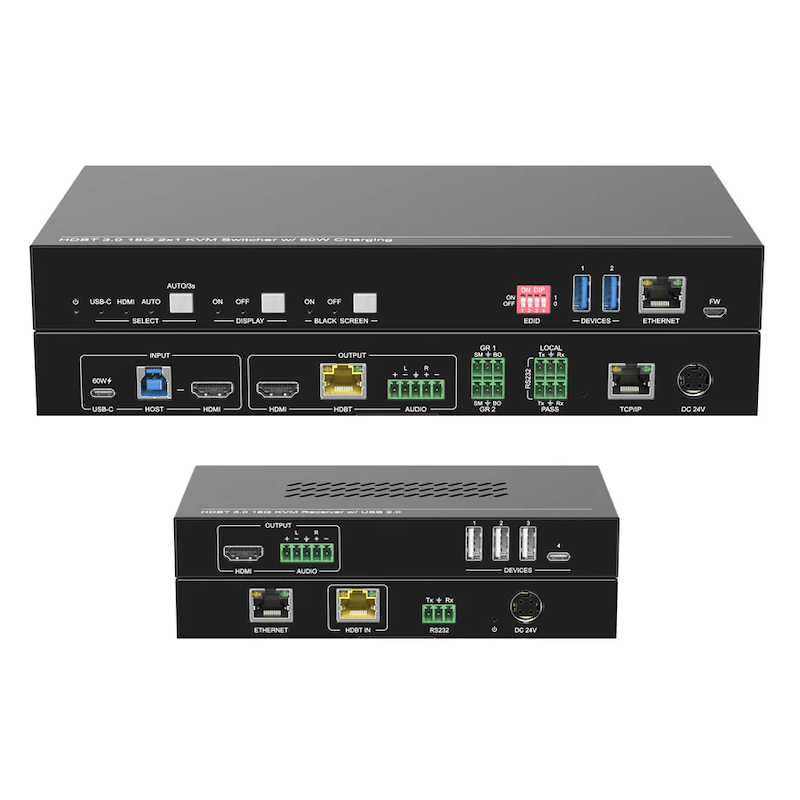

DVDO-USBC-HDMI-PS-21-Xtend
Selector/Extensor de Presentaciones 4K 2×1 USB-C y HDMI

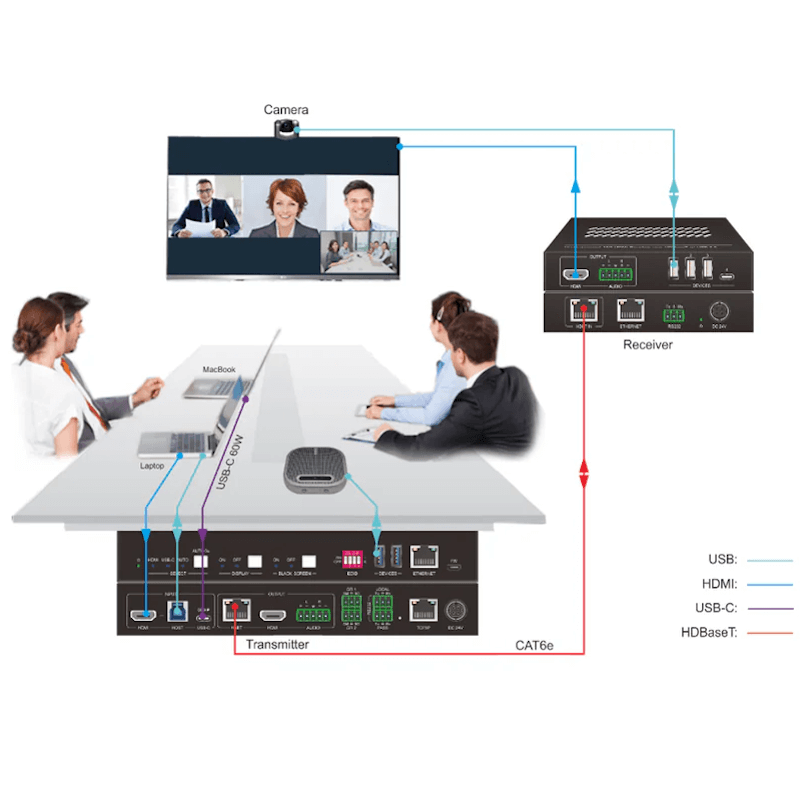

El DVDO-USBC-HDMI-PS-21-Xtend es un Selector y Extensor de presentaciones 2×1. El transmisor incluye 1 entrada HDMI + 1 USB-C y 1 salida HDMI con 1 salida HDBaseT duplicada.
IT admite resoluciones de vídeo de hasta 4K60 4:4:4 y puede extender señales 4K sin comprimir hasta 328 pies/100 m a través de HDBaseT 3.0 con un solo cable Cat6a o Cat7.
La entrada USB-C admite el modo DP-Alt para vídeo, 5 Gbps para transferencia de datos y 60 W de potencia.
La unidad proporciona conmutación y extensión USB a través de múltiples puertos para dispositivos USB tanto en Tx como en Rx. También proporciona separación de audio con entradas de audio independientes en Tx y Rx.
Se puede controlar a través de los botones del panel frontal, CEC, RS232 o IP con una intuitiva interfaz gráfica de usuario web y es compatible con PoC bidireccional.
Características
- HDMI 2.0b, HDCP 2.2, HDBaseT 3.0, DP1.4
- Resoluciones de vídeo de hasta 4K a 60 Hz 4:4:4 a 18 Gbps
- Una transmisión de señales 4K y 1080p sin comprimir hasta 328 pies/100 m a través de un solo cable Cat6a o Cat7
- Modos de conmutación manual y automático
- Entradas: 1 x USB-C + 1 x HDMI
- Salidas: 1 x HDMI + 1 x HDBT (Tx) / 1 x HDMI (Rx)
- La entrada USB-C admite DisplayPort Alt Mode 4K60, USB 3.2 Gen 1 hasta 5 Gbps y carga de 60 W
- Separación de audio con salidas de audio balanceadas independientes en Tx y Rx
- Múltiples puertos para dispositivos USB: 2 x USB-A 3.0 en Tx / 3 x USB-A 2.0 + 1 x USB-C en Rx
- Gestión EDID avanzada
- Control a través de botones del panel frontal, CEC, RS-232, TCP/IP o GUI web intuitiva
- PoC bidireccional de 48 V
Especificaciones
Técnicas
Cumplimiento: HDMI 2.0b / HDCP 2.2 / DP1.4
Ancho de banda de vídeo: 18 Gbps
Transmisor
Entradas de vídeo
- 1 x HDMI [tipo A hembra]
- 1 x USB-C [24 pines hembra]
Resoluciones de entrada
- HDMI: hasta 4K a 60 Hz 4:4:4 HDR10
- USB-C: hasta 4K a 60 Hz 4:4:4 (modo DP Alt)
Salidas de vídeo
- 1 x HDMI [tipo A hembra]
- 1 x HDBaseT [RJ45]
Resoluciones de vídeo
- HDMI: hasta 4K a 60 Hz 4:4:4 HDR10
- HDBaseT: hasta 4K a 60 Hz 4:2:0
Receptor
Entradas de vídeo
Resoluciones de entrada:
Salidas de vídeo
Resoluciones de vídeo
- Hasta 4K a 60 Hz 4:4:4 HDR10
Audio
Formatos de audio
- HDMI: audio LPCM 7.1, Dolby Atmos, Dolby TrueHD, Dolby Digital Plus, DTS:X y paso de audio DTS-HD Master
Conectores de audio
- Transmisor: 1 bloque de terminales de 5 pines
- Receptor: 1 bloque de terminales de 5 pines
Frecuencia de respuesta
Nivel de salida Máx
- 0,88 Vrms ± 0,5 dB. 2 V = 16 dB headroom por encima de -10 dBV (316 mV) de señal nominal de línea de consumo
THD+N
- < 0,05 % (-80 dB), ancho de banda de 20 Hz a 20 kHz, seno de 1 kHz a un nivel de 0 dBFS (o nivel Máx)
SNR
- > 80 dB, ancho de banda de 20 Hz-20 kHz
Aislamiento de diafonía
- < -80 dB, seno de 10 kHz a un nivel de 0 dBFS (o nivel Máx antes de la saturación)
Desviación de nivel L-R
- < 0,3 dB, seno de 1 kHz a un nivel de 0 dBFS (o nivel Máx antes de la saturación)
Capacidad de carga de salida
- 1 KΩ y superior (admite 10 cargas de 10 KΩ en paralelo)
Nivel de ruido
Control
Puertos de control
Transmisor:
- 1 x switch EDID [conmutador DIP de 4 pines]
- 2 x DEVICES [USB-A]
- 1 x ETHERNET [RJ45]
- 1 x FW [Micro-USB]
- 1 x HOST [USB-B]
- 2 x GR [bloque de terminales de 3 pines]
- 2 x RS232 [bloque de terminales de 3 pines]
- 1 x TCP/IP [RJ45]
Receptor:
- 4 x DEVICES [3 x USB-A + 1 x USB-C]
- 1 x ETHERNET [RJ45]
- 1 x RS232 [bloque de terminales de 3 pines]
Mecánica
Carcasa: Metal negro
Dimensiones
- Transmisor: 265 mm [ancho] x 150 mm [profundidad] x 32 mm [alto]
- Receptor: 173 mm [ancho] x 95 mm [profundidad] x 24,5 mm [alto]
Peso
- Transmisor: 1,02 kg;
- Receptor: 410 g
Fuente de alimentación
Entrada: CA 100 – 240 V 50/60 Hz
Salida: CC 24 V/5 A
Consumo de energía
76,5 W (Máx.)
Carga de energía USB-C
60 W (Máx.)
Temperatura de funcionamiento
-5 °C ~ 55 °C / 23 °F ~ 131 °F
Temperatura de almacenamiento
-25 °C ~ 70 °C / -13 °F ~ 158 °F
Humedad relativa
10 %~90 %
