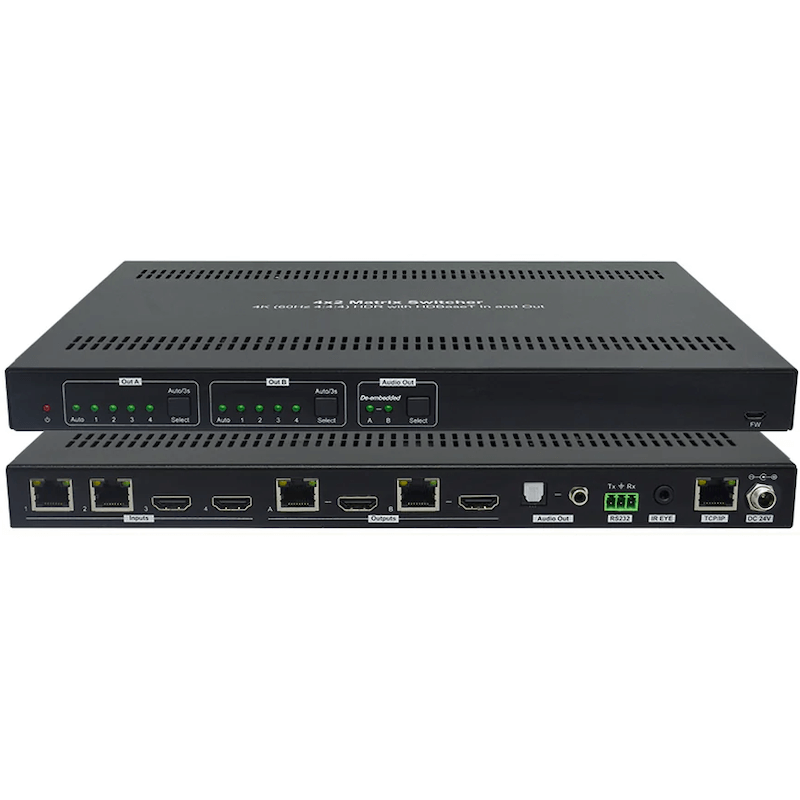

DVDO-Matrix-42-HDBT
Matriz de Conmutación 4K 4×2 con Entradas y Salidas HDMI y HDBaseT
La DVDO-Matrix-42-HDBT es una matriz de conmutación con dos entradas HDMI + dos HDBaseT y dos salidas HDMI con dos HDBaseT duplicadas, lo que permite enrutar de forma independiente cuatro fuentes HDMI a cuatro pantallas independientes.
Admite señales HDMI con resoluciones de hasta 4K60 4:4:4 con un ancho de banda de 18 Gbps.
Las entradas y salidas HDBaseT pueden transmitir señales de 1080p hasta 70 m y señales de 4K hasta 40 m y admiten PoC de 48 V.
Cuenta con características de desincrustación de audio con salidas de audio S/PDIF ópticas y analógicas L/R independientes.
También admite HDR, reducción de 4K a 1080p, así como gestión EDID avanzada.
La unidad se puede controlar a través de los botones del panel frontal, IR, RS232 o TCP/IP con una interfaz gráfica de usuario web intuitiva.
Características
- HDMI 2.0, HDCP 2.2
- Resoluciones de vídeo de hasta 4K a 60 Hz 4:4:4 18 Gbps
- 2 entradas HDMI + 2 HDBaseT y 2 HDMI con 2 salidas HDBaseT duplicadas
- Reducción individual de 4K a 1080p para cada salida
- Cambio automático (switch)
- Separación de audio con salidas de audio L/R ópticas y analógicas S/PDIF independientes
- Compatible con HDR 10 y Dolby Vision
- Gestión EDID avanzada
- Control mediante botones del panel frontal, IR, RS232 e IP con una interfaz gráfica de usuario web intuitiva
- Las entradas y salidas HDBaseT admiten PoC de 48 V
- Distancia de una transmisión HDBaseT: 70 m (1080p) / 40 m (4K)
- El transmisor HDBaseT (DVDO-Matrix-HDBT-Tx) y el receptor (DVDO-Matrix-HDBT-Rx) se deben pedir por separado.
Especificaciones
Técnicas
Cumplimiento
Distancia de una transmisión
- 1080p ≤ 70 m / 230 pies
- 4K a 60 Hz ≤ 40 m / 131 pies
Vídeo
Ancho de banda de vídeo
Entradas de vídeo
- 2 x HDMI [tipo A, hembra de 19 pines]
- 2 x HDBaseT [RJ45]
Resoluciones de entrada
- HDMI: hasta 4K a 60 Hz 4:4:4, HDR 10
- HDBaseT: hasta 4K a 60 Hz 4:2:0
Salidas de vídeo
- 2 x HDMI [tipo A, hembra de 19 pines]
- 2 x HDBaseT [RJ45]
Resoluciones de vídeo
- HDMI: hasta 4K a 60 Hz 4:4:4, HDR 10
- HDBaseT: hasta 4K a 60 Hz 4:2:0
- Las salidas HDMI y HDBaseT admiten la reducción de resolución de 4K a 1080p.
Audio
Salidas de audio
- 1 x estéreo analógico L/R [conector de 3,5 mm]
- 1 x S/PDIF digital [Toslink]
Formatos de audio
- HDMI: audio LPCM 7.1, Dolby Atmos, Dolby TrueHD, Dolby Digital Plus, DTS:X y paso de DTS-HD Master Audio
- Estéreo analógico L/R: PCM 2 canales
- S/PDIF digital: PCM, Dolby Digital, DTS, DTS-HD
Frecuencia de respuesta
Nivel de salida Máx
- Estéreo: 2,0 Vrms ± 0,5 dB. 2 V = 16 dB de headroom por encima de -10 dBV (316 mV) de señal de nivel de línea nominal de consumo
- S/PDIF: ±0,05 dBFS
THD+N
- < 0,05 %, ancho de banda de 20 Hz – 20 kHz, seno de 1 kHz a un nivel de 0 dBFS (o nivel Máx)
SNR
- Estéreo: > 80 dB, ancho de banda de 20 Hz a 20 kHz
- S/PDIF: > 90 dB, ancho de banda de 20 Hz a 20 kHz
Aislamiento de diafonía
- Estéreo: < -80 dB, seno de 10 kHz a un nivel de 0 dBFS (o nivel Máx antes del recorte)
- S/PDIF: < -70 dB, seno de 10 kHz a un nivel de 0 dBFS (o nivel Máx antes de la saturación)
- Desviación de nivel L-R
- Estéreo: < 0,05 dB, seno de 1 kHz a un nivel de 0 dBFS (o nivel Máx antes de la saturación)
Capacidad de carga de salida
- Estéreo: 1 kΩ y superior (admite 10 cargas de 10 kΩ en paralelo)
Nivel de ruido
- Estéreo: -80 dB
- S/PDIF: -90 dB
Control
Puertos de control
- 1 x FW [Micro-USB]
- 1 x IR Eye [conector de 3,5 mm]
- 1 x RS232 [bloque de terminales de 3 pines]
- 1 x TCP/IP [RJ45]
Mecánica
- Carcasa: Metal negro
- Dimensiones: 300 mm (ancho) × 220 mm (profundidad) × 25 mm (alto)
- Peso: 1,6 kg
- Fuente de alimentación
- Entrada: CA 100-240 V, 50/60 Hz
- Salida: CC 24 V/5 A
- Consumo de energía
- 45 W (Máx.)
Temperatura de funcionamiento
- -5 °C ~ 55 °C / 23 °F ~ 131 °F
Temperatura de almacenamiento
- -25 °C ~ 70 °C / -13 °F ~ 158 °F
Humedad relativa
- 10 %~90 % (sin condensación)
